Klíčové znalosti a strategie údržby rámů jízdních kol

Rám vozidla hraje zásadní roli. Nejenže podpírá a spojuje různé sestavy vozidla a zajišťuje, že zůstanou ve správné montážní poloze, ale také přenáší různá vnitřní a vnější zatížení. Proto musí mít rám dostatečnou pevnost a tuhost, aby účinně odolal hmotnosti vozidla a nárazovým silám přenášeným od kol.

Rám je obvykle důmyslně konstruován ze dvou podélných nosníků a několika příčných nosníků a je důmyslně podepřen závěsným zařízením, přední nápravou a zadní nápravou, aby stabilně nesly kola.

Rámy vozidel lze rozdělit na obvodové rámy, páteřové rámy, žebřinové rámy a příhradové rámy na základě rozdílů v jejich konstrukčních tvarech.

Obvodové rámy se často používají u velkých sedanů kvůli jejich jedinečnému designu. Mají rozšířenou středovou část, postrádají příčné nosníky a obvykle obsahují uzavřené-části sekce. Tato konstrukce nejen snižuje výšku podlahy, čímž zvětšuje plochu prostoru pro cestující, ale také zjednodušuje konstrukci a usnadňuje výrobu.

Páteřní rám je založen na centrálním podélném nosníku, který prochází celým vozidlem. Nosník může mít v průřezu trubkový nebo krabicový-tvar. I když je lehký a má vynikající pevnost a tuhost, vyžaduje vysokou výrobní přesnost a je poměrně obtížné jej udržovat a opravovat.

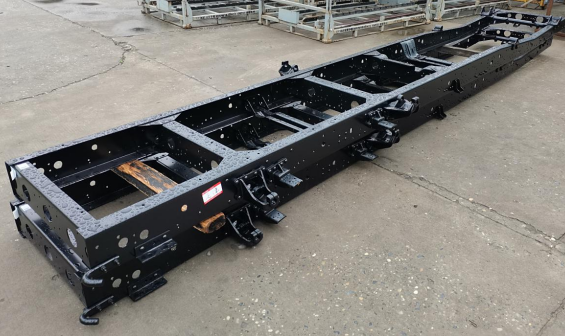

Žebříkový rám je pečlivě vyroben ze dvou podélných nosníků a více příčných nosníků. Průřez- podélných nosníků může být různý, například kanálový, ve tvaru Z-nebo ve tvaru krabice-. Tento typ rámu vykazuje vynikající pevnost v ohybu, zatímco proces instalace jeho částí je pevný a pohodlný.

Příhradový rám je konstruován důmyslnou kombinací a svařováním ocelových trubek. Má vynikající tuhost a lehkou konstrukci, ale výrobní proces je poměrně složitý a náklady jsou vysoké, takže se používá hlavně v závodním poli.

Pomocný rám nepatří ke konstrukci rámu vozidla. Hraje podpůrnou roli, aby bylo zajištěno, že náprava a odpružení mohou být hladce připojeny k „hlavnímu rámu“.

Příčiny zlomení rámu

Vnější faktory

Rám vozidla se může zlomit nebo deformovat v důsledku různých faktorů. Za prvé, vozidlo může být při používání účastníkem nehody nebo vnějšího nárazu, což může způsobit vážné fyzické poškození rámu. Za druhé, dlouhodobé- používání a nedostatečná údržba mohou způsobit postupné opotřebení, korozi nebo deformaci rámu. Kromě toho jsou design a kvalita výroby rámu klíčovými faktory ovlivňujícími jeho životnost. Pokud má rám konstrukční chyby nebo špatnou kontrolu kvality během výroby, může se během používání vozidla zlomit nebo deformovat.

Konstrukční a výrobní faktory

1. Při jízdě vozidla po nerovných vozovkách je rám vystaven vertikálnímu nárazovému zatížení. Pokud toto zatížení překročí povolené napětí rámu, může to způsobit prasknutí rámu. Kromě toho, když vozidlo jede do kopce nebo z kopce, zatáčí nebo je nerovnoměrně zatíženo, může v důsledku přetížení docházet k lokalizovaným zlomeninám rámu.

2. Konstrukce rámu nebo upevnění mohou způsobit lokalizovaný krouticí moment vedoucí k prasknutí rámu. Některé rámy mají například v přední části podélného nosníku menší průřez-. To ve spojení s vlivem motoru a převodovky vede k řídkému rozložení příčných nosníků, což snižuje tuhost rámu. Při dynamickém zatížení může dojít k prasknutí čela podélného nosníku, zejména na spodním křídle.

Kromě toho může být rám ovlivněn konzolovým zatížením kolmým k podélným nosníkům (jako je palivová nádrž, zavěšení a rezervní pneumatika), což způsobí lokalizované zkreslení a stane se potenciální příčinou zlomení rámu.

3. Pokud za jízdy vozidla narazí jedna strana předního kola na větší odpor, rám je náchylný k deformaci v diagonální rovině.

4. Když dojde ke srážce vozidla, prudký náraz může způsobit deformaci rámu. Tato deformace mění geometrii rámu, ovlivňuje vzájemné polohy jeho součástí, zhoršuje technický stav vozidla a potenciálně jej činí nefunkčním. K této deformaci obvykle dochází, když síla působící na rám překročí jeho mez pružnosti. Jakmile je síla odstraněna, rám se nemůže vrátit do původního tvaru, což má za následek trvalou deformaci.
